Gemessen wird immer von der Mitte der Stulpschraube beziehungsweise vom Schraubloch des Zylinders.
Profilzylinder messen, ausbauen und passend ersetzen.
Wer einen Schließzylinder kaufen oder tauschen möchte, braucht vor allem das richtige Maß. Ein Profilzylinder besteht nicht aus einer einzigen Länge, sondern aus zwei Seiten: Außenmaß und Innenmaß. Hier sehen Sie, wie man das Maß sauber bestimmt und wann man besser nicht weiterprobiert.
Das Maß hat zwei Seiten: außen und innen. Typische Schreibweise ist zum Beispiel 30/30, 30/35 oder 35/45.
Der Zylinder soll möglichst bündig mit Beschlag oder Rosette sitzen und nicht unnötig weit überstehen.
Wenn ein Schutzbeschlag oder Kernziehschutz vorhanden ist, nicht an der falschen Kante messen. Entscheidend ist, wie der Zylinder im Beschlag sitzt.
Methode 1
Zylindermaß am eingebauten Beschlag bestimmen.
Wenn der Zylinder noch in der Tür sitzt, öffnen Sie die Tür und suchen an der Türkante die lange Befestigungsschraube auf Höhe des Zylinders. Diese Schraube ist der Bezugspunkt. Von ihrer Mitte aus messen Sie einmal nach außen und einmal nach innen. Aus diesen beiden Werten entsteht die Größe des Zylinders.
1. Am eingebauten Beschlag messen
Die Mitte der Stulpschraube ist der Nullpunkt. Von dort messen Sie einmal zur Außenseite und einmal zur Innenseite. So entsteht das Maß A/B.
Wichtig: Außen und innen sind nicht immer gleich. Ein Zylinder kann zum Beispiel 30/35, 35/40 oder 40/50 haben. Schreiben Sie beide Seiten getrennt auf und notieren Sie auch, welche Seite außen liegt.
Methode 2
Ausgebauten Profilzylinder direkt messen.
Wenn die Tür offen ist und Sie den passenden Schlüssel haben, ist das direkte Messen am ausgebauten Zylinder meist die genauere Variante. Dabei wird nicht geschätzt, sondern direkt von der Mitte des Schraublochs zur linken und rechten Zylinderseite gemessen.

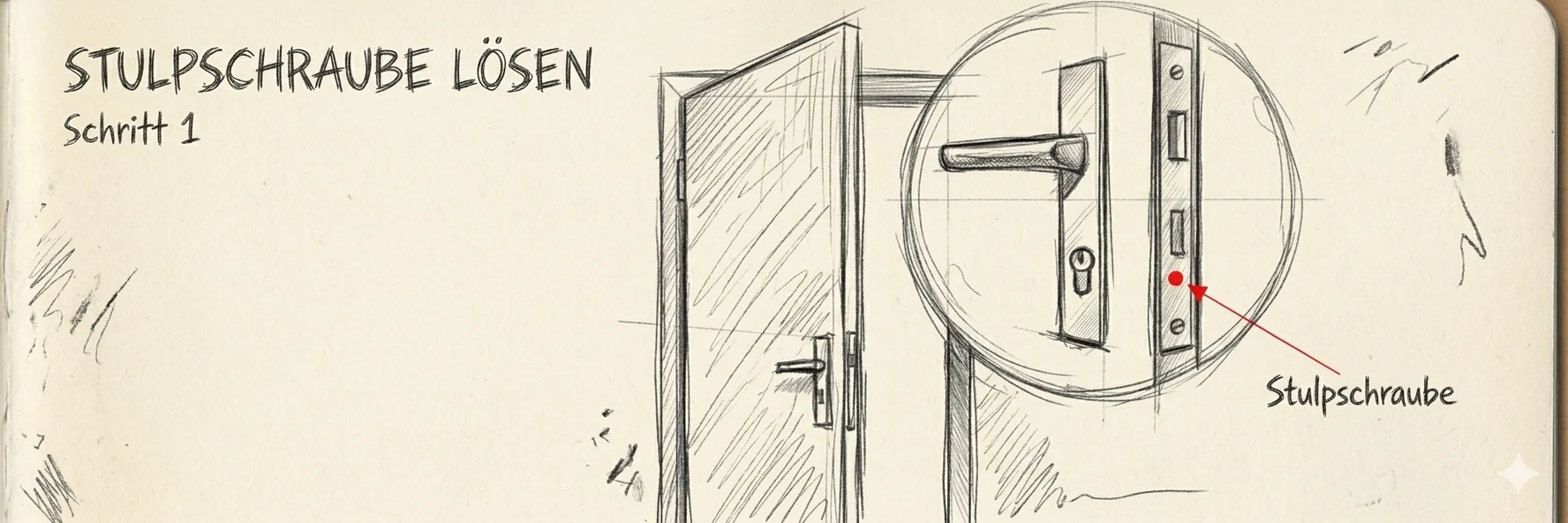

2. Stulpschraube lösen
Die lange Befestigungsschraube sitzt an der Türkante auf Höhe des Zylinders. Bei geöffneter Tür kann sie herausgedreht werden.

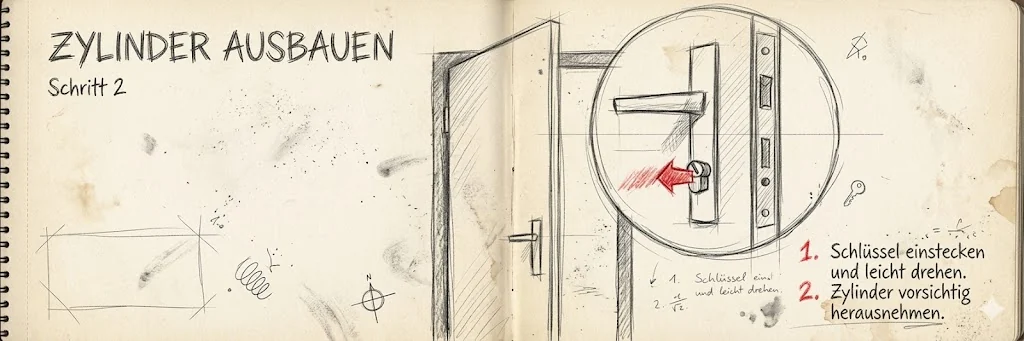

3. Zylinder vorsichtig herausziehen
Der Schlüssel wird leicht gedreht, bis die Schließnase nicht mehr seitlich anstößt. Dann lässt sich der Zylinder gerade herausziehen.

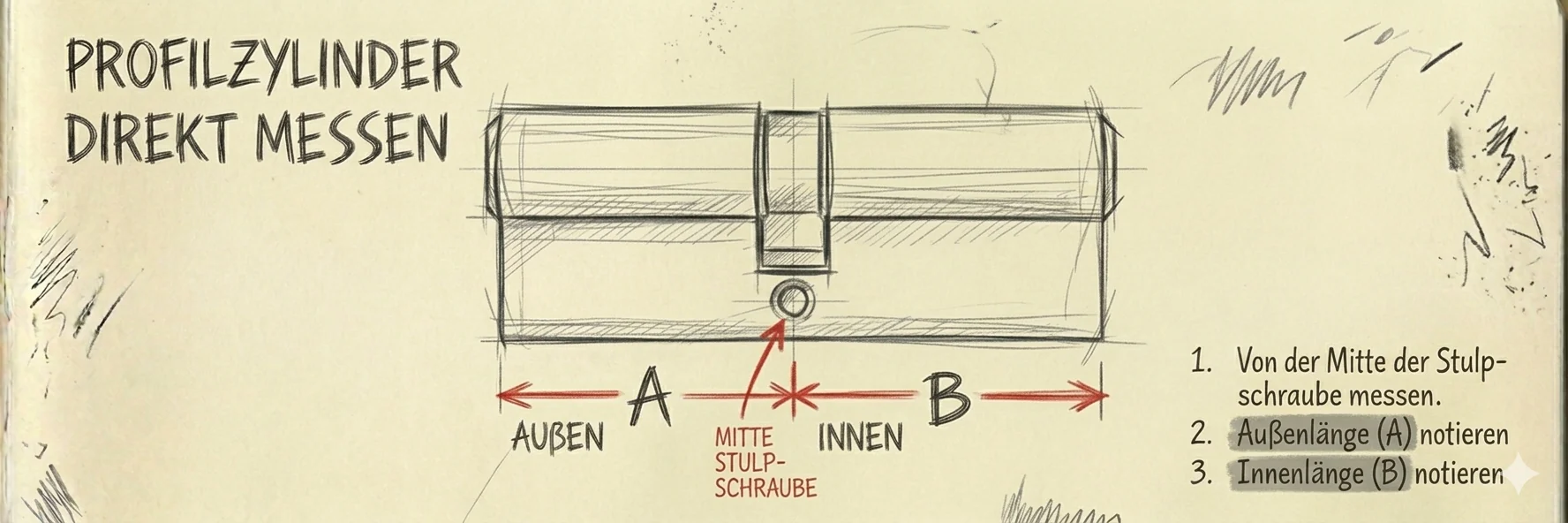

4. Direkt am ausgebauten Zylinder messen
Am genauesten ist das Maß direkt am Zylinder: von der Mitte des Schraublochs nach außen und nach innen. Die Werte werden in Millimetern notiert.
Schrittfolge
Zylinder ausbauen und neuen Zylinder einsetzen.
Diese Anleitung gilt für einen normalen Euro-Profilzylinder bei geöffneter Tür. Wenn die Tür verschlossen ist, der Schlüssel fehlt, der Schlüssel innen steckt oder eine Zusatzsicherung blockiert, ist das kein normaler Ausbau.
Tür öffnen
Der Ausbau funktioniert nur sinnvoll, wenn die Tür offen ist. Bei verschlossener oder zugefallener Tür ist das kein DIY-Schritt.
Stulpschraube lösen
Die lange Schraube an der Türkante auf Höhe des Zylinders vollständig herausdrehen und sicher beiseitelegen.
Schlüssel einsetzen
Den passenden Schlüssel einstecken und leicht drehen. Dadurch wird die Schließnase in eine gerade Position gebracht.
Zylinder herausziehen
Nicht hebeln und nicht reißen. Wenn der Zylinder nicht kommt, minimal am Schlüsselwinkel spielen oder den Beschlag prüfen.
Neuen Zylinder testen
Erst bei offener Tür einsetzen, Stulpschraube befestigen und mehrfach auf- und zuschließen. Danach erst die Tür schließen.
Was bedeutet 30/30, 30/35 oder 35/40?
Die Schreibweise beschreibt die zwei Hälften des Zylinders in Millimetern. 30/30 bedeutet: 30 mm von der Schraubenmitte zur einen Seite und 30 mm zur anderen Seite. 30/35 bedeutet: eine Seite ist 30 mm lang, die andere 35 mm. Welche Seite außen liegt, muss zur Tür passen.
Ein zu langer Zylinder kann außen überstehen und dadurch leichter angreifbar werden. Ein zu kurzer Zylinder kann schlecht bedienbar sein oder nicht sauber mit Beschlag und Rosette zusammenspielen.
Wann lieber nicht selbst weitermachen?
Nicht mit Gewalt drehen, wenn der Schlüssel schwer geht. Ein abgebrochener Schlüssel macht den Einsatz teurer.
Nicht am Zylinder reißen, wenn er klemmt. Manchmal blockieren Beschlag, Schließnase oder ein verspanntes Schloss.
Bei Panzerriegel, Stangenschloss, Querriegel oder Mehrfachverriegelung ist dieser Standard-Ausbau oft nicht anwendbar.
Bei Mietwohnungen vorher klären, ob Vermieter oder Hausverwaltung Vorgaben zu Schließanlagen, Sicherungskarten oder Zylindertypen haben.
Notfall statt Heimwerkerarbeit
Schlüssel verloren, Tür abgeschlossen oder Zylinder blockiert?
Wenn Sie nicht vor einer offenen Tür stehen, sondern ausgesperrt sind, ist das keine normale Wechsel-Anleitung mehr. Bei Schlüsselverlust, blockiertem Zylinder oder abgeschlossener Tür kann Bohren, Kernziehen oder ein einfacher Ersatz-Zylinder nötig werden. Ich erkläre den Ablauf und Preisrahmen vorher.
Einfache Ersatz-Zylinder
Für Notfälle habe ich einfache 30/30 Standard-Ersatzzylinder dabei, ab ca. 30 € zusätzlich. Das ist eine Basislösung, wenn nach Schlüsselverlust der alte Zylinder entfernt werden musste.
